Examples — Charts

Pakiet umożliwia robienie prostych grafów. Jest prosty i efektowny w działaniu. Kolejne polecenia \leaf umieszczają na stosie swoje parametry, a polecenia \branch zdejmują ze stosu wskazaną pierwszym argumentem liczbę obiektów i łączą je ukośnymi liniami; graf jest budowany w odwrotnej kolejności.

Ce document regroupe les codes TIKZ des figures utilisées pour le cours "Interaction électrostatique" situé à la page http://femto-physique.fr/electromagnetisme/interaction_electrostatique.php

Este gráfico presenta las características de compresión de una señal telefónica de entrada cuando es comprimida de manera analógica o digital usando la Ley-Mu tal como es descrita en la Recomendación G.711 de la Unión Internacional de Telecomunicaciones. Esta Ley es descrita por la siguiente ecuación: f(x, \mu)=sign(x)*\frac{\ln(1+\mu\left |{x}\right |)}{\ln(1+\mu)} en la que sign(x) es la "función signo". La gráfica muestra los resultados para 3 valores de \mu distintos.

Chart of subatomic particles

Este gráfico presenta las comparaciones de la compansión de una señal telefónica de entrada cuando es comprimida usando la Ley-A y la Ley-Mu tal se describen en la Recomendación G.711 de la Unión Internacional de Telecomunicaciones. De la gráfica se deduce que la compansión con ambas leyes no presenta mayores diferencias.

Este gráfico presenta las características de compresión de una señal telefónica de entrada cuando es comprimida usando la Ley-A tal como es descrita en la Recomendación G.711 de la Unión Internacional de Telecomunicaciones. Esta Ley es descrita por la siguiente ecuación: f(x)=sign(x)*\begin{cases} \displaystyle \frac{A\left |{x}\right |}{1+ln(A)} &\text{si} \, \displaystyle\left |{x}\right | < \frac{1}{A} \\ \\ \displaystyle \frac{1+ln(A\left |{x}\right |)}{1+ln(A)}&\text{si} \, \displaystyle \frac{1}{A} \leq\left |{x}\right |\leq 1 \end{cases}

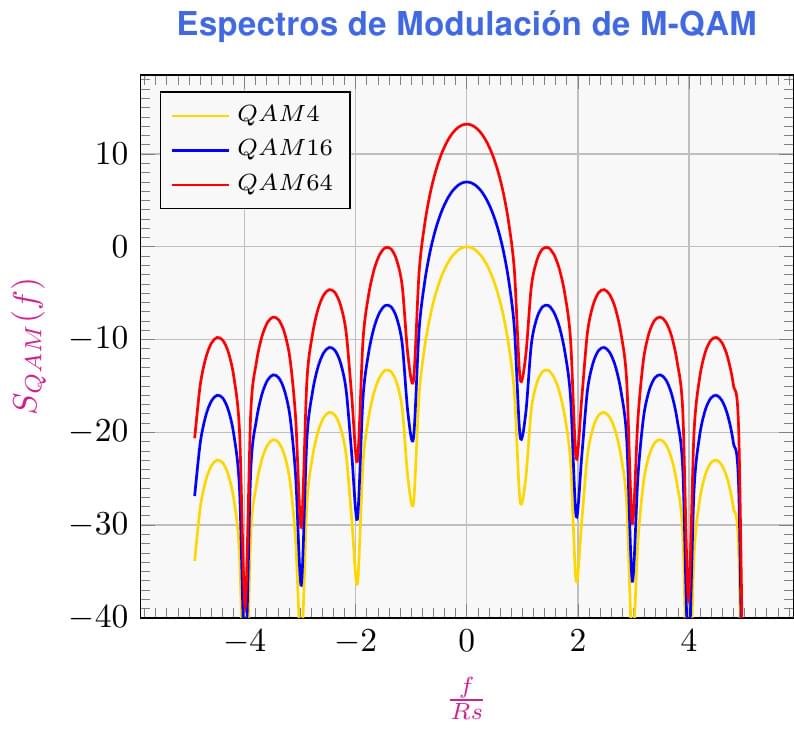

Este listado muestra el espectro de una portadora senoidal modulada en tres diferentes variantes de QAM. La Distribución Espectral de Potencia o espectro de potencia es la función sinc(x) elevada al cuadrado, con lo que se obtiene la función qam(x) para una portadora, cuando se aplica una escala lineal logarítmica en base 10. Esta figura se basa en la ecuación presentada en la página 459 del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, editado por Artech House, Inc.

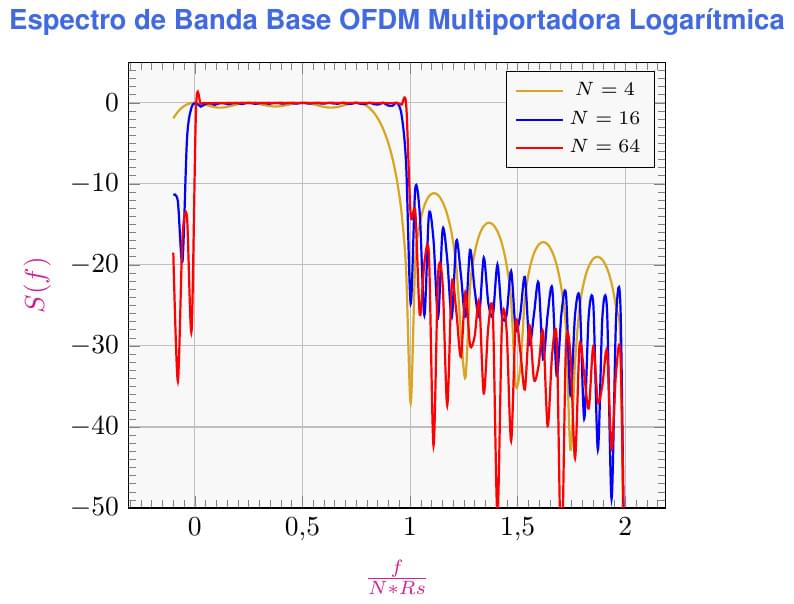

Este listado LaTeX es una versión logarítmica del proyecto "Espectro de Banda Base OFDM Multiportadora" que muestra las notorias diferencias en el trazado de las curvas del espectro OFDM correspondiente a 4, 16 y 64 subportadoras, cuando se aplica una escala lineal logarítmica en base 10. Esta figura se basa en la mostrada en la página 643 del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, de la editorial Artech House, Inc.

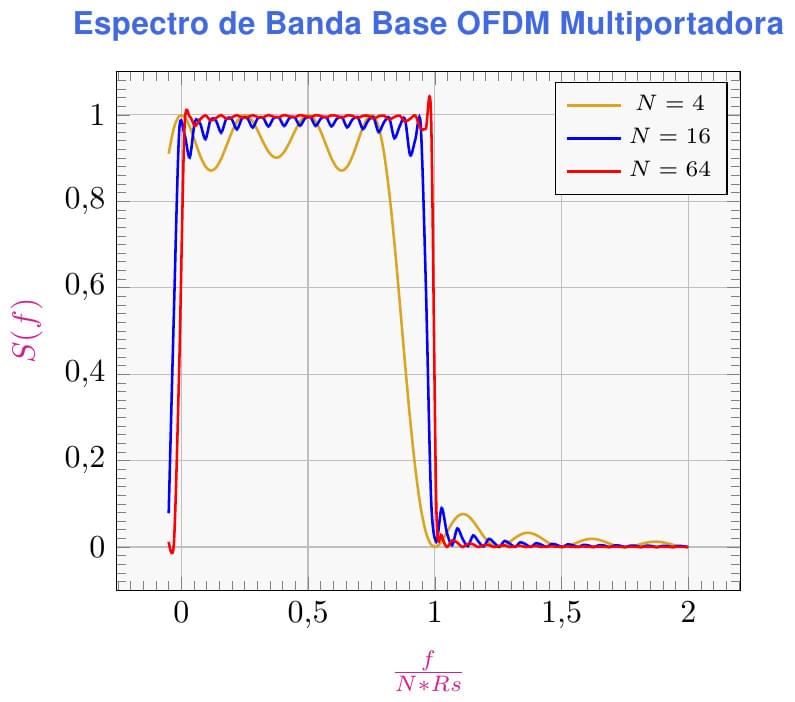

La siguiente codificación LaTeX corresponde al gráfico de los espectros de OFDM (Multiplexado por División en Frecuencia Ortogonal) en banda base de sistemas que tienen 4, 16 y 64 subportadoras, respectivamente, dentro de un mismo ancho de banda, basándose siempre en que las distribuciones espectrales de potencia o espectros de las portadoras individuales que llevan algún tipo de modulación digital (ASK, PSK o QAM de M-niveles) es la función sinc(x) que se define en el listado, elevada al cuadrado, lo que origina la función ofdm(x). La "Sección colores de etiquetas" define los colores de las etiquetas del título del gráfico, los títulos de los ejes y el color de fondo del gráfico. En la "Sección de sumas de portadoras" se usa la orden \pgfplotsinvokeforeach{} en tres ocasiones para calcular la suma de todas las funciones que forma el espectro superpuesto para 4, 16 y 64 subportadoras cuyas curvas se representan en colores Goldenrod, Blue (azul) y Red (rojo). Para evitar las distorsiones de los gráficos, los límites se han cambiado desde -0.05 hasta 2. El eje horizontal representa la fracción normalizada f/(N*Rs), donde Rs es la velocidad de símbolos OFDM transmitidos y N la cantidad de portadoras, versus S(f) que representa la potencia normalizada. Esta figura se basa en la figura de la página 643, del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, editado por Artech House, Inc.
